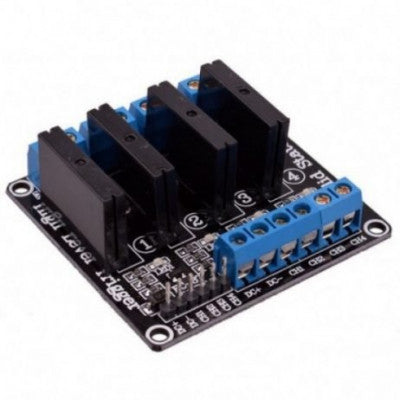

4 चैनल 12V सॉलिड स्टेट रिले मॉड्यूल
उच्च-वोल्टेज एसी लोड को आसानी से नियंत्रित करने के लिए एक बहुमुखी ठोस-अवस्था रिले मॉड्यूल।
- भाग संख्या: G3MB-202P
- बिजली आपूर्ति: 5VDC/160mA
- ट्रिगर वोल्टेज (VDC): 12
- स्विचिंग वोल्टेज (VAC): 240 @ 2A
- अलगाव: फोटोट्रायक
- जीरो क्रॉस: हाँ
- लंबाई (मिमी): 57
- चौड़ाई (मिमी): 57
- ऊंचाई (मिमी): 24
- वजन (ग्राम): 35
विशेषताएँ:
- 4-चैनल 2 एएमपी सॉलिड स्टेट रिले बोर्ड.
- 240 V AC पर 2 एम्पियर तक के 4 भार को नियंत्रित करें।
- संयोजन और विद्युत परीक्षण किया गया।
- प्रत्येक रिले के लिए एलईडी सूचक.
एक सॉलिड-स्टेट रिले (SSR) एक यांत्रिक रिले की तरह ही काम करता है, लेकिन इसके कई फायदे हैं जैसे कि शोर रहित संचालन और लंबी उम्र। इसे एक डिजिटल सिग्नल के ज़रिए नियंत्रित किया जा सकता है और बिना किसी गतिशील संपर्क के कारण तेज़ी से स्विच किया जा सकता है।
इनपुट भाग:
- डीसी+: वीसीसी से जुड़ा हुआ (रिले वोल्टेज के अनुसार बिजली की आपूर्ति)
- DC-: GND से जुड़ा हुआ
- IN1: CH1 सिग्नल 1-चैनल रिले मॉड्यूल के अंत को ट्रिगर करता है (उच्च स्तर पर सक्रिय)
- IN2: CH2 सिग्नल 2-चैनल रिले मॉड्यूल के अंत को ट्रिगर करता है (उच्च स्तर पर सक्रिय)
- IN3: CH3 सिग्नल 3-चैनल रिले मॉड्यूल के अंत को ट्रिगर करता है (उच्च स्तर पर सक्रिय)
- IN4: CH4 सिग्नल 4-चैनल रिले मॉड्यूल के अंत को ट्रिगर करता है (उच्च स्तर पर सक्रिय)
इसका उपयोग उच्च धारा वाले विभिन्न उपकरणों और उपकरणों को नियंत्रित करने के लिए किया जा सकता है। इसे 0-20V की इनपुट नियंत्रण सिग्नल वोल्टेज रेंज वाले एक माइक्रोकंट्रोलर द्वारा सीधे नियंत्रित किया जा सकता है।
पैकेज में शामिल हैं: 1 x 4 चैनल 12V रिले मॉड्यूल सॉलिड स्टेट हाई-लेवल SSR DC कंट्रोल 250V 2A रेसिस्टिव फ्यूज के साथ
* चित्र केवल चित्रण के लिए हैं; वास्तविक उत्पाद भिन्न हो सकते हैं।
