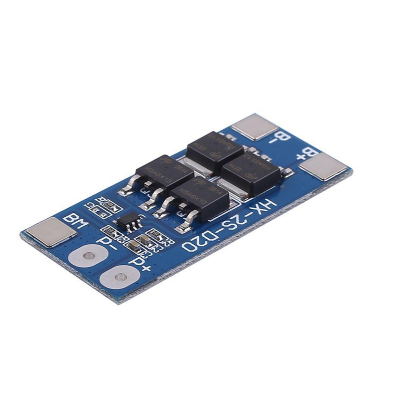

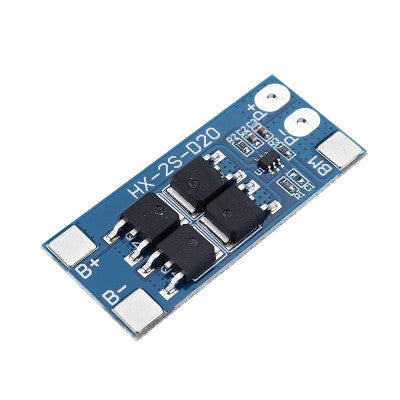

बीएमएस (बैटरी प्रबंधन प्रणाली)
बैटरी प्रबंधन प्रणाली जो बैटरी की स्थिति पर नजर रखने और चार्जिंग/डिस्चार्जिंग प्रक्रियाओं को नियंत्रित करने के लिए डिज़ाइन की गई है।
- मॉडल: HX-2S-D20
- ओवर चार्ज वोल्टेज रेंज: 4.25-4.35 V + 0.05 V
- ओवर वोल्टेज रेंज: 2.5-3.0 V + 0.05 V
- अधिकतम ऑपरेटिंग करंट: 13 A
- अधिकतम सीमित धारा: 20 A
- चार्जिंग वोल्टेज: 8.4-9 V
- निष्क्रिय धारा: 10 A से कम
- आंतरिक प्रतिरोध: <300 ओम
- ऑपरेटिंग तापमान: -40°C से +50°C
- लंबाई (मिमी): 44.77
- चौड़ाई (मिमी): 18.85
- ऊंचाई (मिमी): 3.5
- वजन (ग्राम): 4
विशेषताएँ:
- चार-सेल बैटरी पैक के लिए छोटा आकार
- आसान कनेक्शन के लिए सरल और सुविधाजनक सर्किट
- ओवर-चार्ज/ओवर-डिस्चार्ज सुरक्षा
HX-2S-D20 चार्ज-डिस्चार्ज कंट्रोलर मॉड्यूल से दो बैटरियाँ (18650) एक साथ जोड़ी जा सकती हैं। इस मॉड्यूल में शॉर्ट सर्किट, ओवरचार्ज और ओवर-डिस्चार्ज से सुरक्षा है। चार्ज कंट्रोलर का एक कार्य कम से कम एक बैटरी की अधिकतम क्षमता पूरी होने पर बैटरियों की बिजली आपूर्ति बंद करना है। यह BMS कंट्रोलर 30,000 घंटे से ज़्यादा के संचालन के लिए डिज़ाइन किया गया है। अधिकतम स्वीकार्य धारा 20 A है।

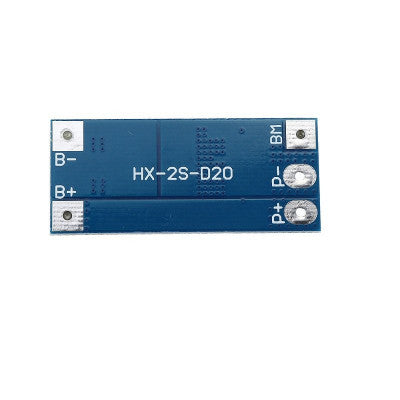

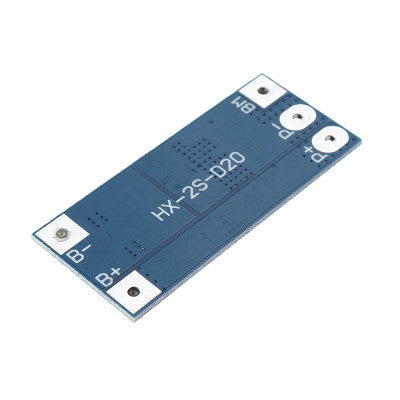

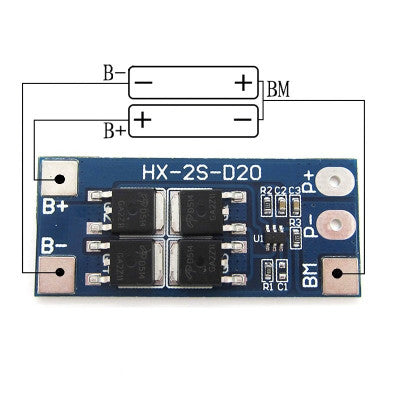

HX-2S-D20 BMS मॉड्यूल में 5 पिन हैं:
- B+: बैटरी धनात्मक ध्रुव
- B-: बैटरी ऋणात्मक ध्रुव
- BM: बैटरी असेंबली का मध्य-बिंदु
- P-: ऋणात्मक आवेश/निर्वहन टर्मिनल
- P+: धनात्मक आवेश/निर्वहन टर्मिनल
यदि आपूर्ति वोल्टेज का अधिकतम स्वीकार्य मान पार हो जाता है, तो चार्ज कंट्रोलर सुरक्षा मोड सक्रिय कर देता है। मॉड्यूल को पुनर्स्थापित करने के लिए, BMS बोर्ड के इनपुट पर वोल्टेज पुनः लागू करें या तब तक प्रतीक्षा करें जब तक चार्ज कंट्रोलर स्वचालित रूप से सुरक्षा बंद न कर दे। मॉड्यूल को बाहरी शक्ति स्रोत से बिजली की आपूर्ति की जाती है। मॉड्यूल की वोल्टेज सीमा 7.4 से 8.4 V तक है। चार्जिंग के लिए, करंट लिमिटर वाले स्टेप-अप वोल्टेज कनवर्टर का उपयोग किया जा सकता है। कृपया ध्यान दें कि यह मॉड्यूल चार्जर नहीं है।
पैकेज में शामिल हैं: 1 x 2S 20A 18650 लिथियम बैटरी प्रोटेक्शन बोर्ड
* चित्र केवल चित्रण के लिए हैं; वास्तविक उत्पाद भिन्न हो सकते हैं।
