बीएमएस (बैटरी प्रबंधन प्रणाली)
18650 सेलों के लिए पूर्व-सोल्डर किए गए निकल पट्टी के साथ एक चार्ज-डिस्चार्ज नियंत्रक मॉड्यूल।
- मॉडल: HX 3450IC
- घटक: DW01 + 8205A
- चार्जिंग वोल्टेज: 4.2V
- ओवरचार्ज डिटेक्शन वोल्टेज: 4.25 ± 0.05V
- ओवरचार्ज रिलीज़ वोल्टेज: 4.23± 0.05V
- ओवर डिस्चार्ज डिटेक्शन वोल्टेज: 2.45± 0.1V
- ऊपरी सीमा निरंतर धारा: 5A
- ओवरकरंट डिटेक्शन करंट: 7A
- लंबाई (मिमी): 35.15
- चौड़ाई (मिमी): 4.2
- ऊंचाई (मिमी): 2
- वजन (ग्राम): 3
विशेषताएँ:
- चार-सेल बैटरी पैक के लिए छोटा आकार
- आसान कनेक्शन के लिए सरल सर्किट
- ओवर-चार्ज/ओवर-डिस्चार्ज सुरक्षा
- आसान माउंटिंग के लिए पूर्व-सोल्डर की गई निकल पट्टी
यह BMS चार्ज-डिस्चार्ज कंट्रोलर मॉड्यूल पहले से सोल्डर की गई निकल पट्टी के साथ आता है जो एक 18650 रिचार्जेबल सेल के लिए उपयोग के लिए तैयार है। इसमें शॉर्ट सर्किट, ओवरचार्ज और ओवर-डिस्चार्ज से सुरक्षा है। कम से कम एक बैटरी की अधिकतम क्षमता पूरी होने पर चार्ज कंट्रोलर बैटरियों की बिजली आपूर्ति बंद कर देता है। 5A की अधिकतम स्वीकार्य धारा के साथ 30,000 घंटे से ज़्यादा के संचालन के लिए डिज़ाइन किया गया। यदि आपूर्ति वोल्टेज स्वीकार्य मान से अधिक हो जाता है, तो मॉड्यूल सुरक्षा मोड सक्रिय कर देता है। मॉड्यूल को पुनर्स्थापित करने के लिए, BMS बोर्ड के इनपुट पर वोल्टेज फिर से लगाएँ या चार्ज कंट्रोलर द्वारा सुरक्षा को स्वचालित रूप से अक्षम करने की प्रतीक्षा करें।
वायरिंग निर्देश:
B+ : बैटरी पॉजिटिव से जुड़ा हुआ।
बी- : कनेक्टेड बैटरी नेगेटिव.
P+ : बैटरी पैक आउटपुट-इनपुट पॉजिटिव के लिए
P- : बैटरी पैक आउटपुट-इनपुट ऋणात्मक के लिए
पैकेज में शामिल हैं:

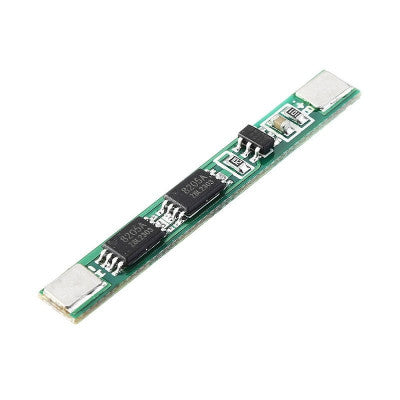

- 1 x 1S 5A 18650 लिथियम बैटरी सुरक्षा बोर्ड
चित्र केवल चित्रण के लिए हैं; वास्तविक उत्पाद भिन्न हो सकता है।
