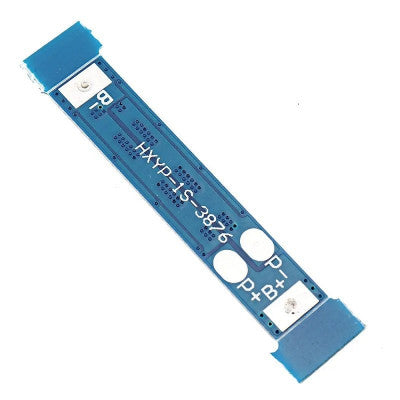

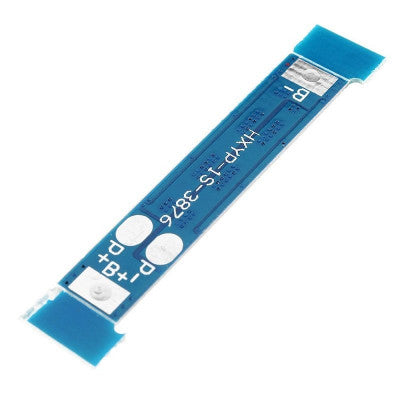

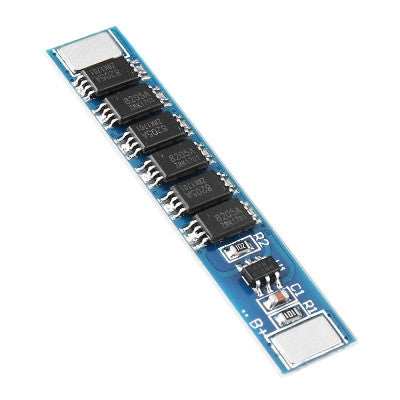

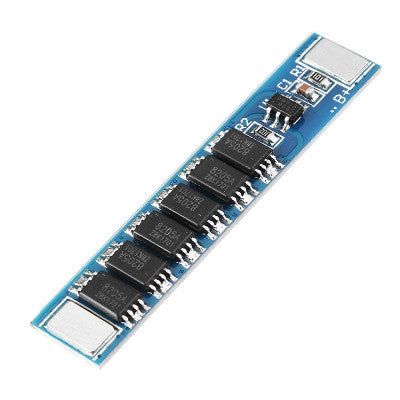

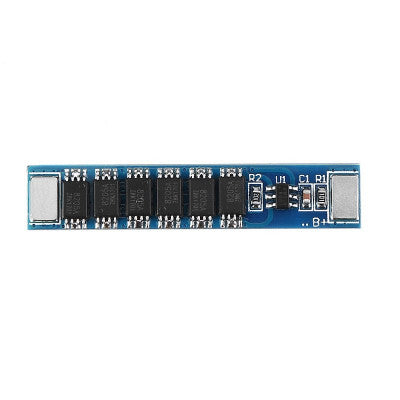

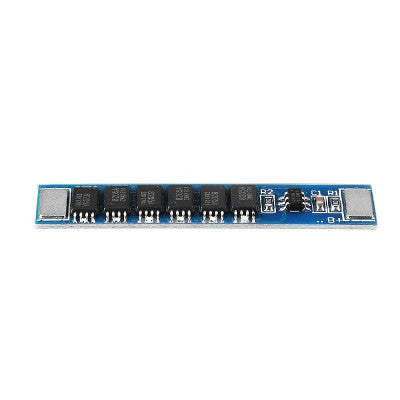

1S 10LiFePO4 1S 10A 3.2V बीएमएस
एकाधिक सुरक्षा के साथ अत्यधिक सटीक वोल्टेज पहचान सर्किट
- मॉडल: HXYP-1S-3876
- ओवरचार्ज डिटेक्शन वोल्टेज: 3.75V ± 0.25V
- ओवरचार्ज रिलीज़ वोल्टेज: 3.6V ± 0.25V
- ओवर-डिस्चार्ज डिटेक्शन वोल्टेज: 2.1±0.05V
- ऊपरी सीमा निरंतर धारा: 10A
- ओवरकरंट डिटेक्शन करंट: 12A
- चार्जिंग वोल्टेज: 3.6V
- लंबाई (मिमी): 38
- चौड़ाई (मिमी): 7.6
- ऊंचाई (मिमी): 2
- वजन (ग्राम): 4
विशेषताएँ:
- ओवरचार्ज सुरक्षा
- अति-निर्वहन सुरक्षा
- शॉर्ट सर्किट सुरक्षा
- अति-वर्तमान सुरक्षा
यह 1S 10A 3.2V BMS ओवर-चार्ज, ओवर-डिस्चार्ज, ओवर-करंट और शॉर्ट सर्किट सुरक्षा के साथ आता है। MOS ट्रांजिस्टर 3.2V LiFePO4 बैटरियों के लिए डिज़ाइन किए गए एक अंतर्निहित तीन-चरण ओवर-करंट डिटेक्शन सर्किट के साथ बैटरी चार्ज और डिस्चार्ज को नियंत्रित कर सकता है। इसमें अत्यधिक सटीक वोल्टेज डिटेक्शन सर्किट है और यह कम स्टैंडबाय करंट खपत प्रदान करता है।
इसका आकार छोटा है, जिससे यह कम लागत पर विभिन्न उच्च एकीकरण आवश्यकताओं के लिए उपयुक्त है। यह बीएमएस बैटरी पैक की पूर्ण सुरक्षा और विश्वसनीयता सुनिश्चित करने के लिए प्रदर्शन आवश्यकताओं की एक विस्तृत श्रृंखला को पूरा करता है।

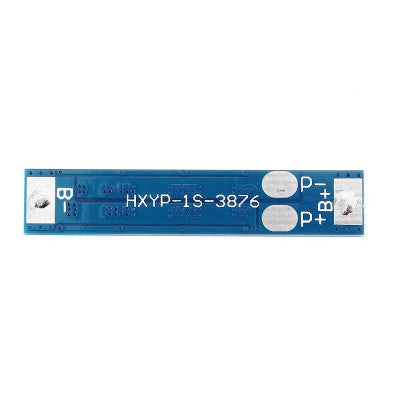

वायरिंग निर्देश:
B+ धनात्मक बैटरी से जुड़ा है।
B- बैटरी के नेगेटिव से जुड़ता है।
P+ बैटरी पैक आउटपुट का धनात्मक इनपुट है।
P- बैटरी पैक आउटपुट का ऋणात्मक इनपुट है।
सावधानियां:
कृपया इनपुट और आउटपुट वोल्टेज और लोड करंट की स्थितियों पर ध्यान दें ताकि यह सुनिश्चित हो सके कि प्रोटेक्शन बोर्ड में बिजली की खपत स्वीकार्य मापदंडों से अधिक न हो। लोड करंट, ऊपरी सीमा के निरंतर कार्यशील करंट और ओवरकरंट प्रोटेक्शन करंट के बीच लंबे समय तक काम नहीं करना चाहिए। यदि बैटरी कनेक्टेड है और डिस्चार्ज नहीं हो रही है, तो सामान्य संचालन बहाल करने के लिए चार्जर का उपयोग किया जा सकता है। हालाँकि प्रोटेक्शन बोर्ड में एक अंतर्निहित एंटी-स्टैटिक प्रोटेक्शन सर्किट होता है, फिर भी स्थैतिक क्षति से बचने के लिए काम करते समय बोर्ड को हाथ से छूने से बचें।
पैकेज में शामिल हैं:
LiFePo4 सेल के लिए 1 x 1S 10A 3.2V BMS बैटरी सुरक्षा बोर्ड
* चित्र केवल चित्रण के लिए हैं; वास्तविक उत्पाद भिन्न हो सकते हैं।
